Valves modulaire - Clapet anti-retour piloté CETOP 3 | AM3UP

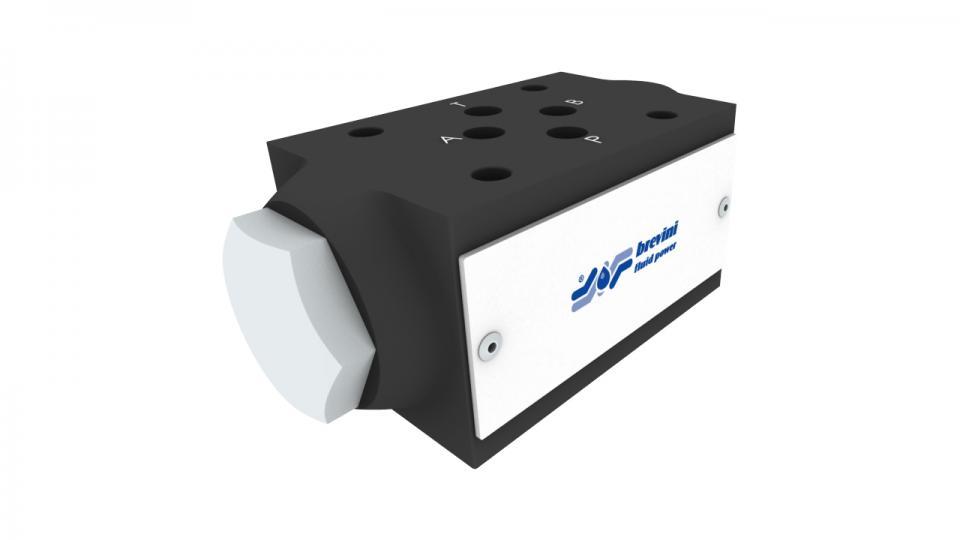

AM3UP rendu realiste

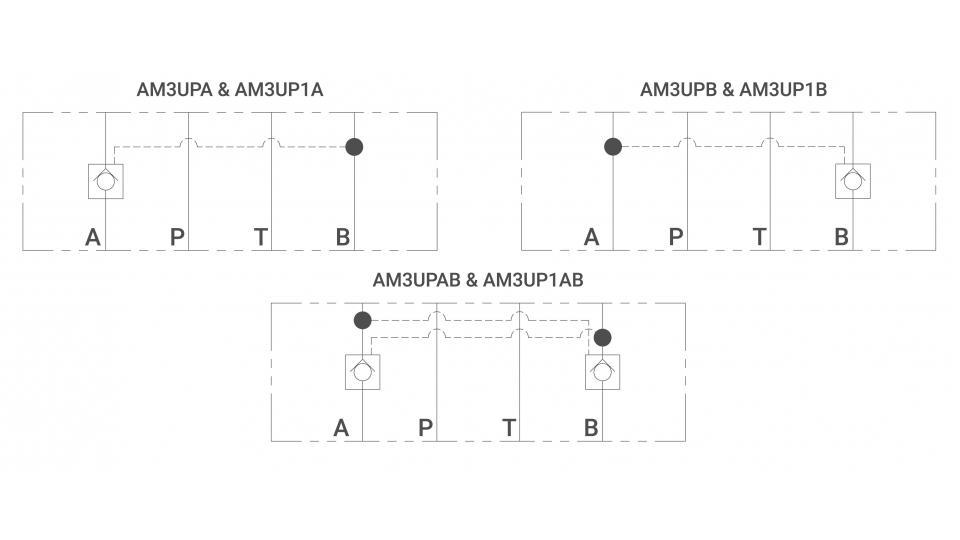

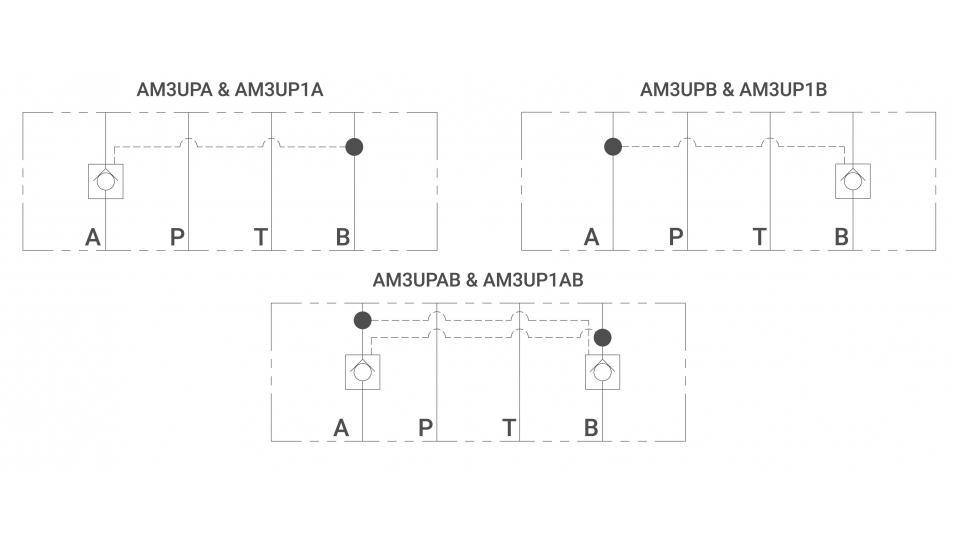

AM3UP schema

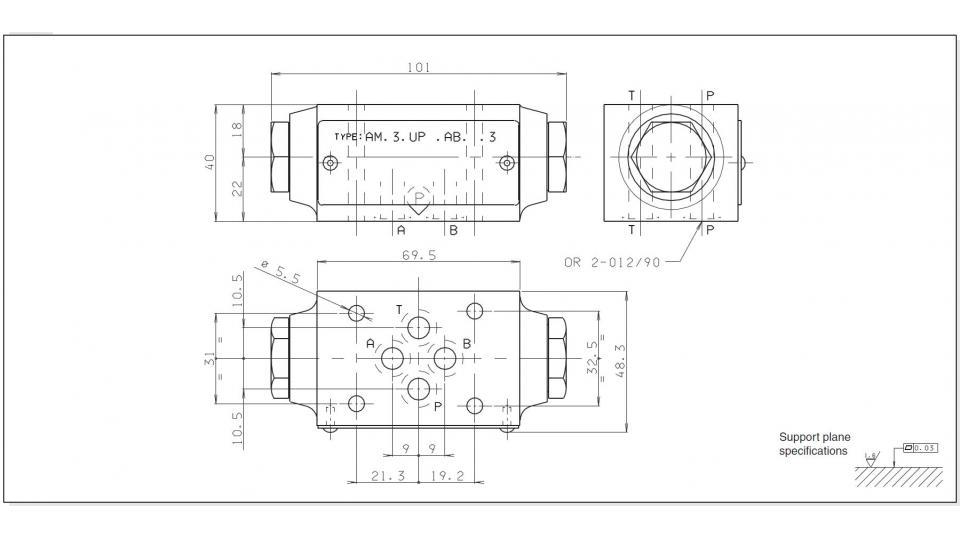

AM3UP schema bis

AM3UP
Catégorie du produit ou du composant : composant hydraulique / Valves modulaire - Clapet anti-retour piloté CETOP 3

Pression max 350 bars
Pression d'ouverture ressort 1 1 bars
Pression d'ouverture ressort 5 5 bars
Débit max 40 l/min
Rapport de pilotage AM3UP 01:04
Rapport de pilotage AM3UP1 01:12,5
Fluides hydrauliques huiles minérales DIN 51524
Viscosité fluide 10 ÷ 500 mm2/s à 50°C
Température fluide -25°C ÷ 75°C
Température ambiante -25°C ÷ 60°C
Niveau max de contamination classe 10 selon NAS 1638 avec filtre ß25>=75
Poids 1 Kg
En stock Livrable chez vous demain
Nous contacter pour ce produit
Présentation

Catégorie du produit ou du composant : composant hydraulique.
Le clapet anti-retour AM3UP permet le passage du fluide (huile) dans un sens et le bloque dans le sens inverse du flux (débit) en garantissant l'absence de fuite grâce à un obturateur. Il peut aussi permettre le passage du fluide dans le sens inverse du flux par l'intermédiaire d'un piston piloté. Une configuration avec pré-ouverture du clapet anti-retour (AM3UP1) est aussi disponible (voir fiche technique). La pression d'ouverture standard du clapet est de 1 bars (UP) ou de 5 bars (UP & UP1) selon le choix du ressort et résiste à une pression maxi de 350 bar. Il est disponible en 3 versions : version controlée sur ligne A (AM3UPA, AM3UP1A), version contrôlée sur la ligne B (AM3UPB, AM3UP1B), et version double contôlée sur la ligne A & B (AM3UPAB, AM3UP1AB) (voir schéma hydraulique et fiche technique).

Documentation
AM3UP documentation pdf
